電池型/IP68型的超聲波流量計同時支持單聲道與雙聲道，采用最新 32 位處理器 Cortex-M4 為 CPU，具有運算塊，浮點運算能力強等優點；本超聲波流量計適用于工業環境下連續測量不含大濃度懸浮粒子或氣體的絕大多數清潔均勻液體的流量 和熱量。
本系列超聲波流量計具有如下典型特點：
1.同時支持單聲道與雙聲道，并且當一個聲道異?；蛘卟唤訒r(shí)，可以依據信號質量，自動切換為單聲道運行；
2.采用最新 32 位 Cortex-M4 內核 CPU 作為處理器核心，使用 64 位浮點運算，計 算不丟失精度；
3.采用高速 ADC 對超聲波信號進行采集，具有超聲波波形還原與重構技術；采用 精度時間測量芯片，超聲波飛行時間精度可達 22 皮秒；
4.單板，全貼片工藝，全部使用SMT 機器焊接,大大降低了電路板虛焊、漏焊、短 路等問題。
本超聲波流量計使用了最新的著名國際半導體廠商，例如 ST、ADI、TI、 安森美等，生產的超大規模集成電路設計而成。硬件數目少，低電壓工作，多脈沖發射， 電池供電，高可靠性，抗干擾，適用性好。優化的智能信號自適應處理，用戶無需任何 電路調整，就像使用萬用表一樣方便簡單。
相關參數如下：
* 0.5%線性度，0.2%重復性 | * 非導電/特殊介質測量 |
* 低電壓多脈沖平衡發射接收 | * 正向/負向/凈累積器 |
* 隔離 RS-485 接口，支持 MODBUS RTU 源供電 | * 抗干擾設計，電氣隔離的直流電 |
* 內置熱量測量/熱量計 | * 內置批量/定量控制器 |
* 2 路二線制 PT1000 鉑電阻輸入電路
| * 壓鑄鋁外殼 (固定式) |
* 1 路模擬4-20mA 輸出 | * 可選直流/交流/220 交流供電 |
* 每個周期采樣次數提高到 128 次 | * 內部 64 位浮點數據處理 |
* OCT 頻率信號輸出 | * 22 皮秒時差測量分辨率 |
* 通過RS485接口外接網絡終端，默認30分鐘上報一次數據，實時采集流量數據回傳服務器。 | * 網絡終端外接大型鋰電池倉，能夠連續使用4年以上。 |

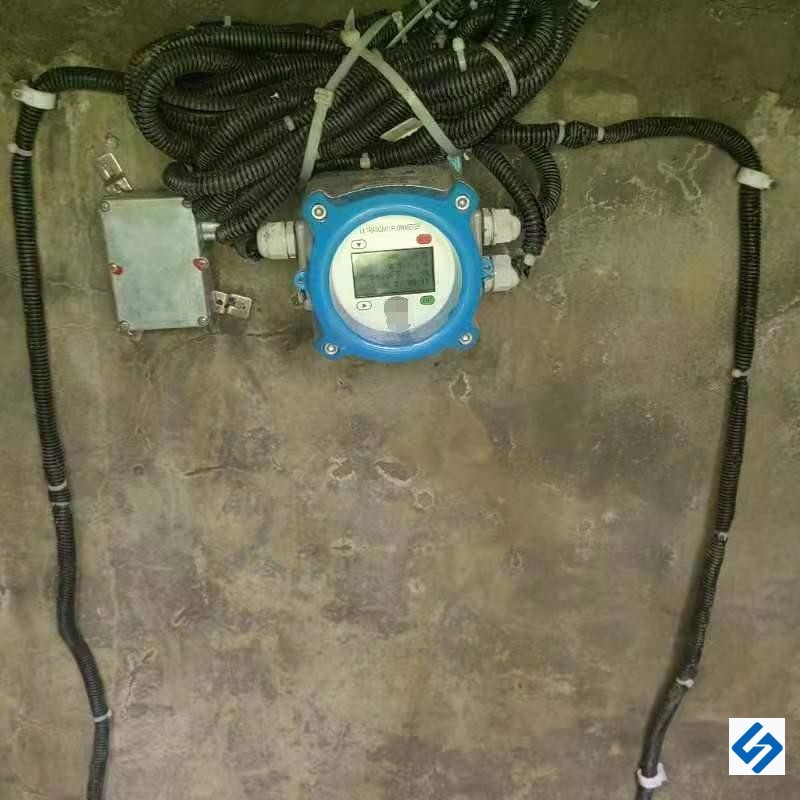

現場施工圖片
